На побережье английского графства Кент стоят сооружения, похожие то ли на обломки гигантской спутниковой антенны, то ли на декорации к фантастическому фильму. Они сделаны из бетона, в них нет вращающегося локатора, а крупнейшее выглядит просто как длинная изогнутая стена. Тем не менее всё это действительно строили, чтобы обнаруживать самолёты.
Орудиями наблюдения здесь служили не глаза, а уши. Пока радар ещё не стал основой противовоздушной обороны, инженеры пытались услышать приближающуюся угрозу раньше, чем её удастся увидеть. Бетонные сооружения назывались акустическими зеркалами: они собирали шум авиационных двигателей и направляли его к приёмнику.
Когда небо стало источником угрозы
Во время Первой мировой войны налёты дирижаблей и самолётов показали, насколько трудно защищаться от противника, который появляется сверху. Наблюдатель мог дежурить на возвышенности, но облака, темнота и ограниченная видимость делали такой пост ненадёжным. Особенно важно было получить хотя бы небольшую фору: предупреждение должно было пройти от наблюдателя к тем, кто принимал решение.
Звук предлагал другой способ наблюдения. Двигатель работает и тогда, когда самолёт скрыт от глаз. Нужно только выделить его шум на фоне окружающих звуков и понять, откуда он приходит. Первые британские опыты с отражателями проводились ещё в годы войны. В 1915 году в Бинбери-Мэнор испытывали вогнутую поверхность, вырезанную в меловом склоне. Позднее появились отдельно стоящие бетонные конструкции.
Это была не попытка построить электронный радар из дешёвого материала. Акустическое зеркало ничего не посылало к самолёту: оно пассивно принимало уже существующий звук. Противник сам выдавал себя работой моторов. Разница важна и для понимания устройства, и для объяснения того, почему у него оказались столь жёсткие пределы.
Почему стена называлась зеркалом

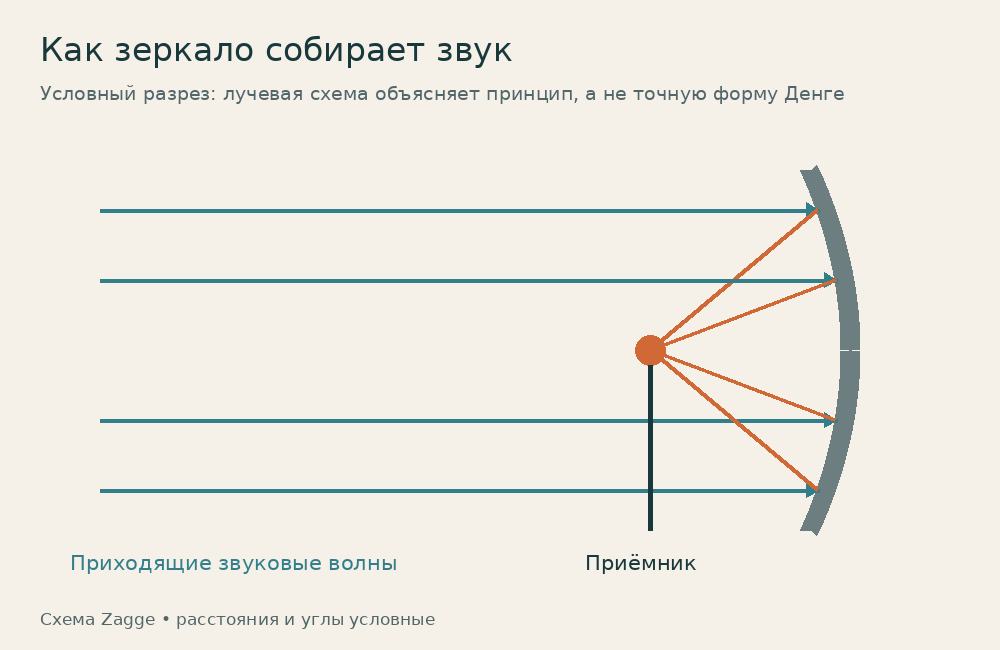

Мы привыкли, что зеркало отражает свет. Но звуковая волна тоже может отражаться от поверхности. В пустой комнате это слышно как эхо, а в специально подобранной геометрии отражённую энергию можно собрать в ограниченной области. Вогнутый отражатель превращает большую площадь приёма в своего рода расширение небольшого слухового устройства.
Представьте, что слабый звук достигает не только отверстия приёмной трубки, но и всей большой чаши перед ним. Поверхность перенаправляет часть этих волн туда, где установлен приёмник. Сам бетон не производит дополнительной энергии: выигрыш возникает благодаря её сбору с большей площади. Поэтому удачная форма и правильное положение приёмника были важнее декоративного сходства с ухом.
Не все сооружения имели одну и ту же форму. Ранние зеркала выглядели как неглубокие круглые углубления в вертикальной плите. Более поздние были похожи на глубокие чаши. Огромная протяжённая стенка представляла ещё один вариант: её размеры и расположение приёмников позволяли работать со звуком иначе, чем у небольшого отражателя. Называть весь комплекс набором одинаковых параболических антенн поэтому неточно.
Три поколения в одном месте

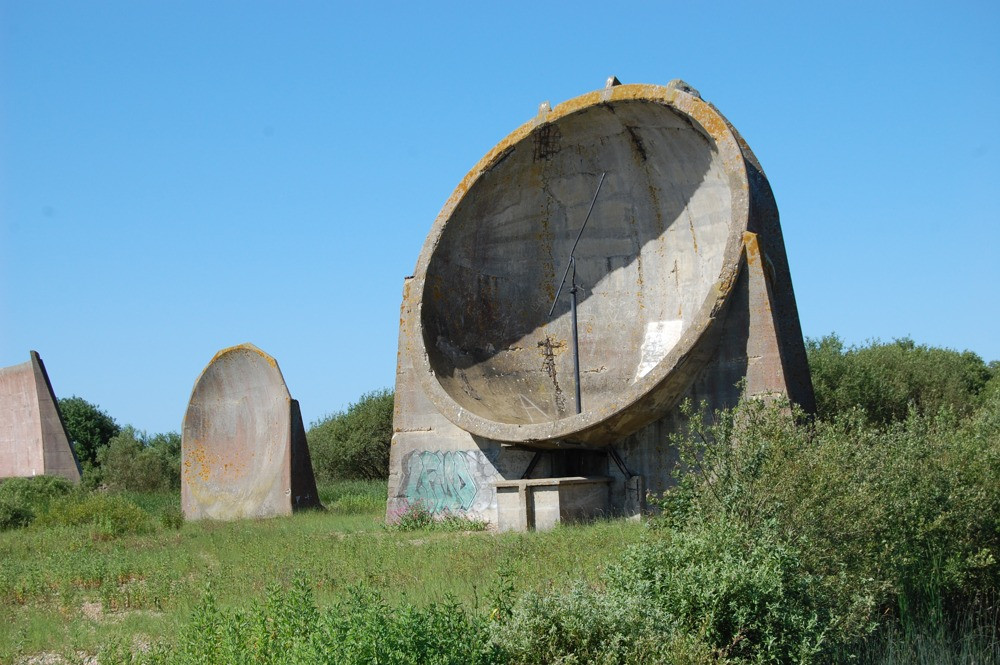

Особенно выразительная группа сохранилась в Денге, рядом с Дандженессом. Между 1928 и 1930 годами здесь построили три разных отражателя. Их обычно называют по размерам в футах: 20-футовое зеркало, 30-футовая чаша и 200-футовая стена. Это примерно 6,1, 9,1 и 61 метр соответственно. У первых двух числом обозначен диаметр, у последней — протяжённость, так что сравнивать их как три круглые тарелки нельзя.

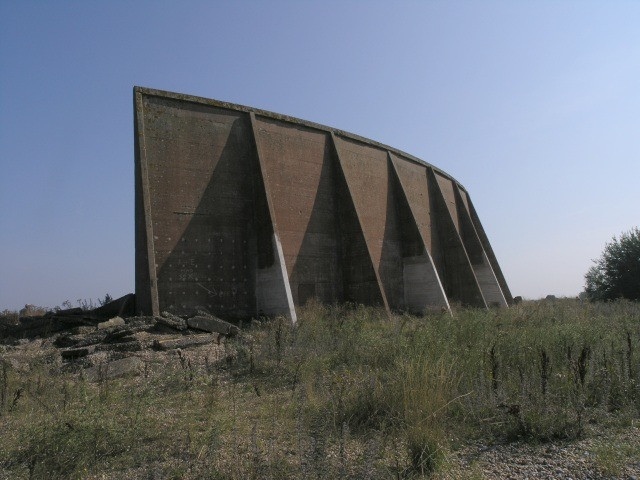

Рядом стояли не три случайные скульптуры, а варианты одного исследовательского проекта. Менялись размеры, глубина поверхности, размещение слушателя и приёмного оборудования. Самый большой отражатель требовал уже совсем иного строительного масштаба: за длинной изогнутой стеной видны массивные подпорки.
Сейчас вода вокруг сооружений усиливает впечатление заброшенной фантастической базы. Однако водоём не был необходимой частью акустического принципа. Современный облик местности связан в том числе с последующей добычей гравия. История сохранения комплекса оказалась ещё и историей борьбы с подмывом оснований: после завершения военных экспериментов бетон продолжал жить в изменявшемся ландшафте.
Человек оставался частью прибора
В описаниях ранних установок фигурирует металлический раструб, соединённый со стетоскопом. Оператор слушал и перемещал приёмник, добиваясь наиболее отчётливого сигнала. По положению, при котором звук становился наиболее сильным, можно было оценивать направление на источник. В более поздних конструкциях использовались микрофоны.
Такой пост не выдавал готовую картинку неба с метками самолётов. Услышать мотор, определить направление и передать сообщение были отдельными действиями. Один лишь звук не сообщал уверенно ни число машин, ни их принадлежность. Чтобы получить полезную для обороны информацию, требовались подготовленные люди и связь между наблюдательными пунктами.
В этом смысле акустические зеркала интересны не только как бетонные объекты. Они показывают, что система раннего предупреждения начинается не с одного удачного датчика. Нужны правила наблюдения, сравнение сообщений и быстрая передача сведений. Даже впечатляющий отражатель без этой организационной части оставался бы просто очень большим слуховым приспособлением.
Самолёт летел вперёд, а звук отставал
У звука есть принципиальный недостаток: он идёт сравнительно медленно. В обычных условиях у поверхности земли скорость составляет около 340 метров в секунду. Если источник находится в десяти километрах, его шум добирается до слушателя примерно за полминуты. Это простой ориентировочный расчёт, а не заявленная дальность конкретного зеркала.
За это время самолёт успевает переместиться. Оператор слышит след его недавнего положения, а не мгновенный снимок происходящего. По мере роста скорости авиации сокращается и время, которое остаётся на реакцию. Больший отражатель помогает собирать слабый сигнал, но не заставляет звуковую волну распространяться быстрее.
К этому добавлялись ветер, погода и фоновый шум. Свой самолёт поблизости мог мешать услышать далёкий. На испытаниях мальтийского зеркала исследователи сталкивались именно с такими проблемами: акустическое обнаружение не всегда опережало визуальное. Поэтому обещание «слышать всё далеко за горизонтом» плохо описывает реальную работу этих устройств.
Почему бетонные уши замолчали
В 1930-е годы быстро развивалось обнаружение самолётов с помощью радиоволн. Радар давал более подходящий путь к получению сведений о воздушной обстановке, и масштабные акустические сооружения утратили перспективу. Это не означает, что все методы звукового наблюдения исчезли в один день, но огромные неподвижные зеркала перестали быть технологией будущего.
Сегодня они напоминают о времени, когда надёжный ответ на новую угрозу ещё не был очевиден. При взгляде из XXI века устройство кажется странным: слишком тяжёлое, слишком медленное, слишком зависимое от человека. Для своих создателей оно было серьёзным способом выиграть несколько драгоценных минут. Именно это и делает бетонные «уши» интереснее обычного памятника неудачному изобретению.
Источники
- Historic England: ранняя противовоздушная оборона и звуковое обнаружение.
- Historic England: зеркала Фан-Бей и ранние опыты с отражателями.
- Kent Historic Environment Record: устройства и размеры комплекса Денге.
- Roger Bowdler, The 200 Foot Sound Mirror: историческое исследование, ограничения акустического обнаружения и мальтийские испытания.
- Getty Conservation Institute: глава The Listening Mirrors, история ремонта бетонных сооружений.
- OpenStax University Physics: скорость звука и зависимость от условий.
