Чему инженеры учатся у глубоководной губки

Кружево из хрупкого материала

Корзинка Венеры выглядит так, словно её сплели из тонких стеклянных нитей. Это скелет глубоководной губки Euplectella aspergillum, и его красота вполне материальна: главную роль здесь играет кремнезём. Сам по себе стеклообразный материал легко ассоциируется с хрупкостью, однако живой организм собирает из него устойчивую пространственную конструкцию. Инженерам интересен именно этот переход: почему свойства целого оказываются гораздо занимательнее, чем можно ожидать от простого стеклянного стержня.^[1]

Ответ нельзя свести к одному удачному узору. В исследовании 2005 года были выделены семь уровней организации скелета, от наномасштаба до видимого глазом каркаса. Мелкие минеральные элементы образуют слои, слои входят в состав игл, а иглы объединяются в более крупные детали. Получается иерархический материал: устройство важно сразу на нескольких масштабах. Чтобы понять его прочность, необходимо исследовать и состав тончайших прослоек, и способ соединения крупных элементов.^[1]

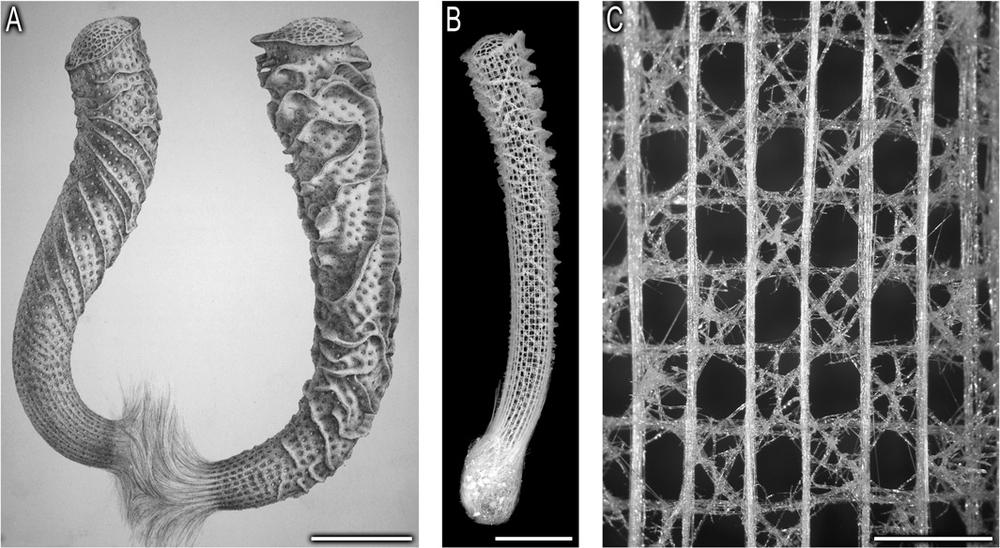

Общий вид и решётка Euplectella. Слева исторический рисунок, далее фотографии. Weaver et al., 2007

Каркас внутри живого организма

Скелет образует цилиндрическую решётку. Вертикальные и поперечные элементы дополнены диагональными связями; на внешней поверхности проходят выступающие спиральные рёбра. Верх закрывает ситовидная пластинка, а снизу располагаются гибкие якорные иглы, удерживающие губку в донном грунте. Такое сочетание деталей подробно описано в работе 2007 года.^[2]

На увеличенных изображениях легко потеряться в красивых пересечениях. Полезнее читать их как устройство целого: основные линии задают форму, дополнительные связи поддерживают её, а основание соединяет конструкцию с окружающей средой. При этом музейный скелет не следует принимать за полностью видимое устройство живой губки. Органические ткани тоже принадлежат организму и важны для его работы. Изучение очищенной минеральной основы отвечает на одни вопросы, наблюдение живого животного — на другие.

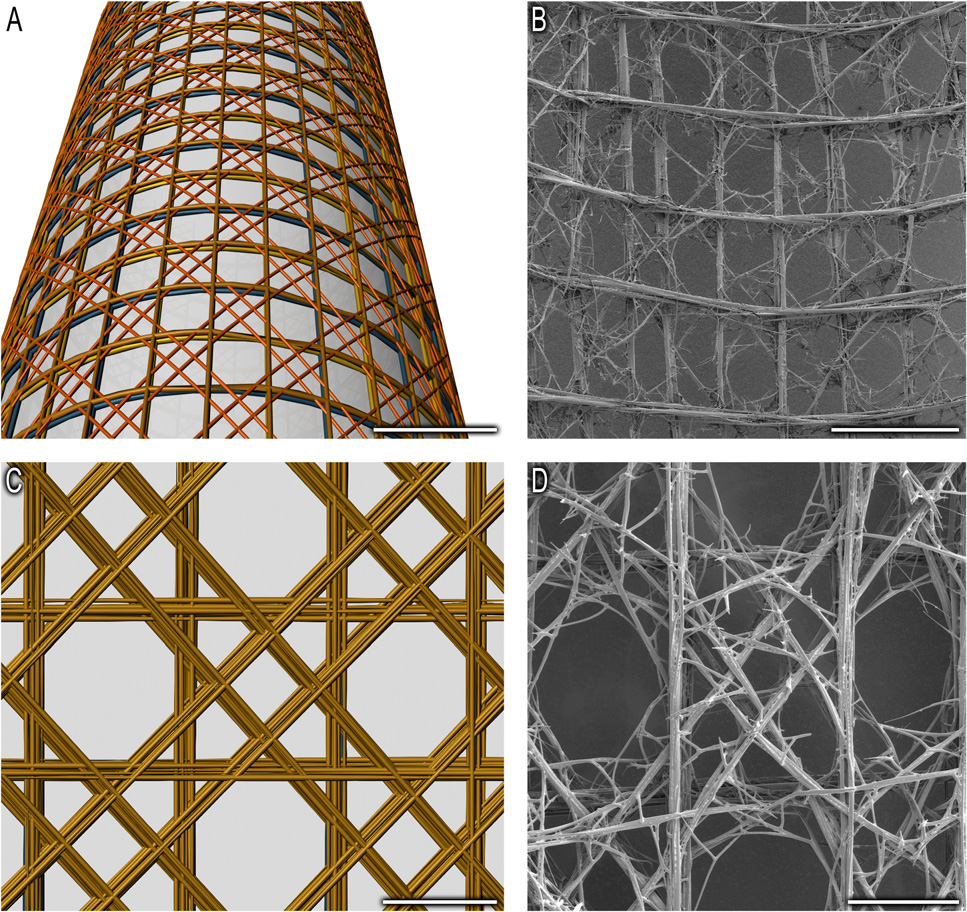

Диагональное укрепление решётки: модели и микроскопия. Weaver et al., 2007

Как остановить трещину

Отдельные скелетные иглы, или спикулы, неоднородны. В них сочетаются кремнезём и тонкие органические прослойки. Лаборатория Джоанны Айзенберг описывает, как такая слоистость меняет разрушение: трещина не обязательно идёт прямо через весь элемент. На границах материалов она может отклоняться, и поверхность излома приобретает ступенчатый вид.^[3]

Представить это можно через путь, на котором постоянно встречаются повороты. Для развивающейся трещины важна не длина маршрута сама по себе, а изменение механических условий у её вершины. Граница между слоями способна перераспределять напряжения и мешать быстрому распространению повреждения. Это не делает иглу неразрушимой. Напротив, исследование её разрушения и позволяет понять защитный механизм. В инженерном смысле особенно полезна способность конструкции переносить локальное повреждение без немедленного катастрофического отказа. Чтобы перенести принцип в новый материал, нужно воспроизвести подходящие свойства слоёв и их границ, а не просто нарисовать полоски на поверхности.^[3]

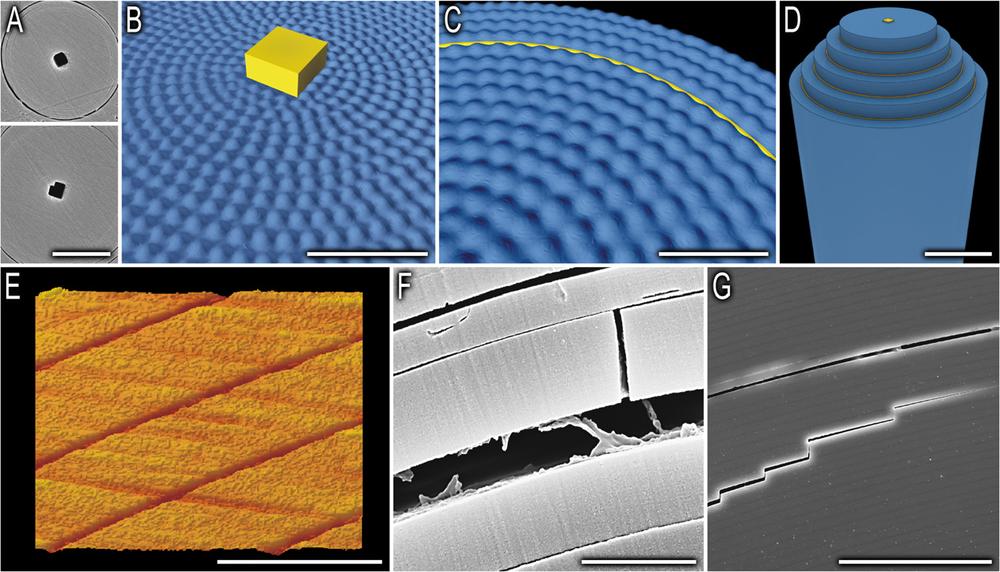

Слоистое строение спикул, модели и микроскопия изломов. Weaver et al., 2007

Толщина слоёв тоже имеет значение

Следующий вопрос тоньше: одинаковыми ли должны быть концентрические слои? В исследовании 2015 года группа Майкла Монна изучала якорные спикулы Euplectella aspergillum и сопоставляла наблюдаемую архитектуру с механической моделью. Авторы рассматривали распределение нагрузки при растяжении и изгибе и искали последовательность радиусов, повышающую несущую способность.^[4]

Модель показала преимущество структуры, в которой толщина кремнезёмных слоёв уменьшается от центра к периферии. Такой порядок хорошо согласовывался с измерениями реальных спикул. Однако сами исследователи подчёркивали ограничение: сходство с механическим оптимумом не исключает влияния процессов роста. Поэтому корректнее говорить о поддержанной данными функциональной гипотезе, чем утверждать, будто эволюция решала ровно ту же математическую задачу, что и инженеры.^[4]

Для проектировщика здесь есть продуктивная мысль. Иногда повысить эффективность можно не добавлением материала, а изменением его внутреннего распределения. Но полезность этого решения зависит от того, какие нагрузки испытывает изделие и каким способом оно разрушается.

Эксперимент с диагоналями

В работе, опубликованной онлайн в 2020 году, гарвардские исследователи перешли от тонкой иглы к решётке. Они сравнили несколько двумерных конструкций на квадратной основе. Биологический образец подсказал вариант с двумя пересекающимися системами парных диагональных элементов. Для честного сравнения модели имели одинаковый общий объём материала.^[5]

Образцы изготовили на трёхмерном принтере и сжимали, а результаты сопоставили с расчётами методом конечных элементов. Главным событием была потеря устойчивости: момент, когда элементы начинают заметно выгибаться и конструкция перестаёт сохранять прежнюю форму. В выбранном наборе решёток вариант, вдохновлённый губкой, выдерживал наибольшую нагрузку до такого перехода.^[5]

Это важное различие между привычными словами «жёсткость» и «прочность». Конструкция может сначала сопротивляться малой деформации примерно так же, как другая, но позднее терять устойчивость. Поэтому одну эффектную цифру нельзя превращать в универсальную характеристику. Инженер должен знать, что именно измерялось, при какой схеме нагружения и с каким образцом велось сравнение.

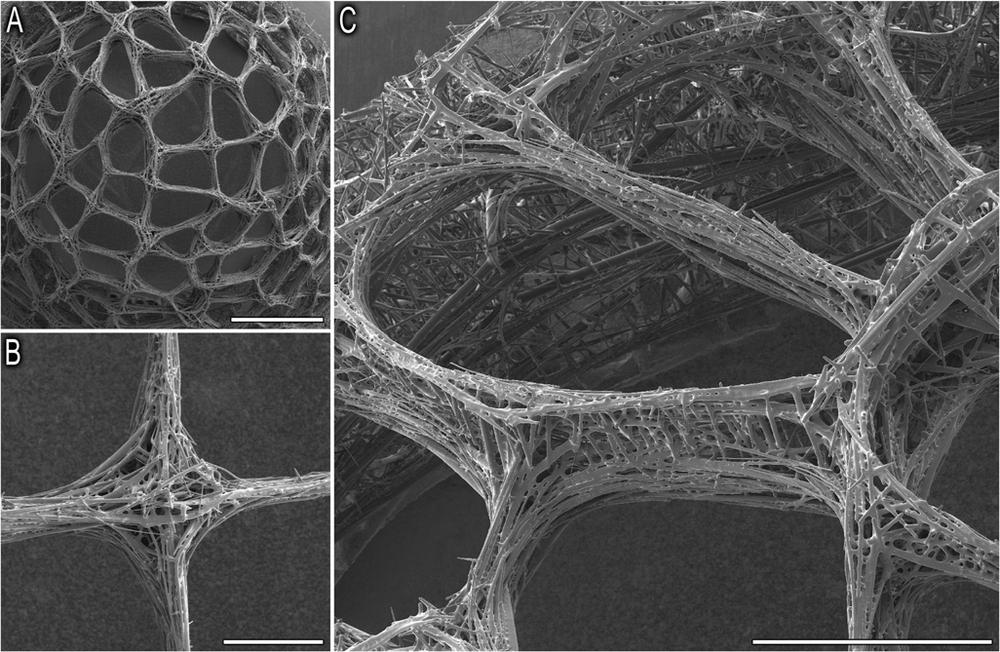

Ситовидная верхняя пластинка скелета. Электронная микроскопия, Weaver et al., 2007

Что означает выигрыш более двадцати процентов

В университетском сообщении об этой работе фигурирует улучшение более чем на двадцать процентов без увеличения количества материала. Эта цифра относится к исследованной архитектуре и проведённому сравнению. Она не означает, что любой мост или небоскрёб автоматически станет на столько же прочнее, если украсить фасад похожими диагоналями.^[6]

Здание испытывает разнообразные нагрузки, имеет узлы соединения, производственные допуски и требования к обслуживанию. Переход от напечатанной лабораторной решётки к строительному объекту требует отдельного расчёта и испытаний. Гарвардское сообщение описывало возможные применения и поиск путей коммерциализации, а не готовую строительную систему.^[6]

Биомиметика в данном случае работает как источник проверяемых решений. Сначала исследователь замечает необычную геометрию, затем отделяет её от остальных особенностей организма и проверяет на моделях. Лишь после этого можно обсуждать, где найденное преимущество действительно пригодится. Такой путь медленнее яркого обещания, зато позволяет сохранить смысл результата.

Авторская визуализация перехода от скелета к инженерной решётке, не фотография. Peter Allen, Ryan Allen, James C. Weaver / Harvard SEAS

Иглы умеют направлять свет

Интерес к корзинке Венеры не ограничивается механикой. В исследовании 2004 года изучались оптические свойства её якорных спикул. При введении света в такие волокна наблюдали его направленное распространение; особенности состава и внутреннего строения связывали с различиями показателя преломления.^[7]

Сходство с искусственным оптоволокном важно, но легко порождает неверный вывод. Лабораторная демонстрация световода не доказывает, что губка использует его как линию связи, и тем более не означает существования подводного аналога интернета. Исследовательская задача состояла в том, чтобы сопоставить физическое поведение и архитектуру биологического материала.^[7]

Одна и та же деталь поэтому может интересовать разные лаборатории по разным причинам. Механик смотрит, где начнётся трещина; специалист по оптике — как свет взаимодействует с неоднородным волокном. Совмещение этих взглядов полезно: природная структура не обязана соответствовать границам дисциплин, а искусственный материал иногда выигрывает от нескольких функций одновременно.

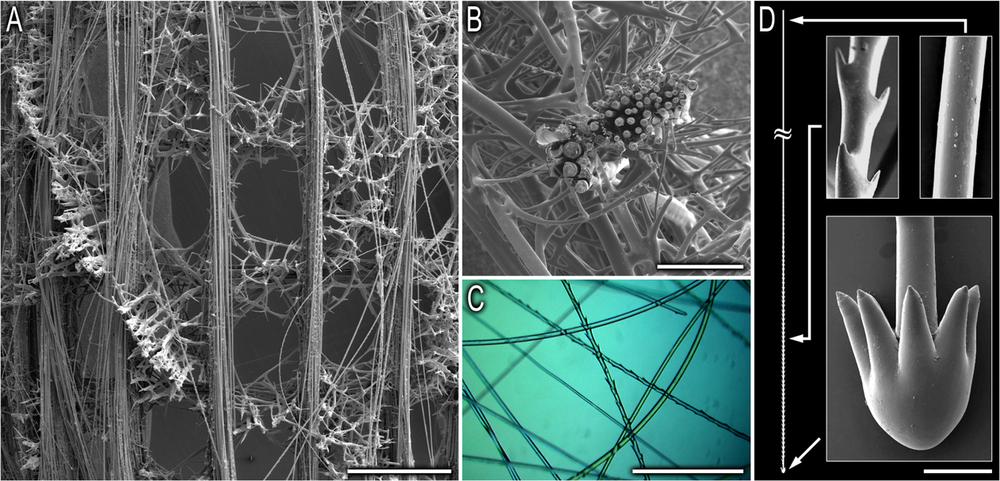

Элементы прикрепления, включая тонкие якорные спикулы. Weaver et al., 2007

Вода возвращает биологии сложность

Ещё одно направление — взаимодействие скелета с потоком. В работе 2021 года исследователи использовали масштабное численное моделирование и изучали, как пористая форма и наружные рёбра меняют обтекание. Полученные результаты указывали на уменьшение гидродинамических воздействий и возникновение организованной циркуляции внутри модельной полости при определённых условиях.^[8]

Однако модель скелета и живая губка — не одно и то же. В научном комментарии 2022 года другие специалисты указали, что ткани с системой каналов образуют малопроницаемый барьер и должны учитываться при объяснении реального течения воды через организм. Этот спор особенно полезен читателю: хорошая вычислительная работа может точно описывать выбранную модель, но её биологическая интерпретация всё равно требует проверки.^[9]

У корзинки Венеры нет единственного секрета, который осталось скопировать. Есть несколько уровней организации и несколько способов задавать вопросы. Её стеклянный скелет помогает учиться главному инженерному навыку: связывать форму, материал и условия работы. В результате природная красота становится не готовым чертежом, а началом измерений, сравнений и новых конструкций.
