Почему GPS не обойтись без теории относительности

Чтобы показать, где вы стоите, GPS должен решить задачу не только о расстоянии, но и о времени. Причём настолько точно, что привычное представление «секунда везде одинакова» уже не годится. Часы на орбите и у поверхности Земли идут немного по-разному, и эту разницу приходится учитывать в навигации.

Теория относительности здесь нужна не для эффектной истории о космосе. Она входит в расчёты системы, которой мы пользуемся по дороге в магазин. За спокойной точкой на карте скрывается задача: согласовать показания удалённых друг от друга часов, которые движутся и находятся в разных гравитационных условиях.

Художественное изображение спутника GPS Block IIF с солнечными панелями над Землёй. — Спутник GPS Block IIF: художественное изображение NASA, не фотография на орбите

Спутник не видит ваш телефон

GPS часто представляют так, будто спутник замечает человека сверху и сообщает ему координаты. На самом деле обычный GPS-приёмник работает с односторонними радиосигналами. Спутники передают данные, а устройство на Земле само вычисляет своё положение. Отправлять запрос на орбиту для этого не требуется.

В сигнале есть информация, позволяющая определить время его отправки и положение спутника. Приёмник сопоставляет её со временем получения. Чем дольше сигнал добирался, тем больше пройденное расстояние. Основная идея проста: время пути умножают на скорость распространения, учитывая необходимые поправки.

Но простота принципа обманчива. За одну микросекунду, миллионную долю секунды, свет в вакууме проходит около 300 метров. Ошибка, которую совершенно невозможно заметить на обычных наручных часах, для такого измерения уже огромна. Поэтому GPS нужна не просто хорошая карта, а очень точная работа со временем.

Зачем нужен четвёртый спутник

Если бы расстояния до спутников были известны без ошибок, их можно было бы использовать как пространственные ориентиры. Один ориентир не указывает единственное место: на одинаковом расстоянии от него находится множество точек. Несколько измерений ограничивают возможное положение приёмника.

Однако часы телефона не синхронизированы со спутниковыми идеально. Разность показаний включает не только время полёта сигнала, но и ошибку часов самого устройства. Умножив эту разность времени на скорость света, получают псевдодальность: оценку расстояния, которая включает смещение часов и другие погрешности.

В стандартном решении GPS приходится искать четыре неизвестных одновременно: три пространственные координаты и смещение часов приёмника. Для этого нужны сигналы как минимум четырёх спутников. Четвёртый нужен не просто «для надёжности»: дополнительное измерение позволяет отделить ошибку времени от положения.

Это изящный инженерный ход. Вместо того чтобы помещать в каждый телефон идеально синхронизированные атомные часы, система оценивает его временное смещение в ходе вычислений. Но такой приём не отменяет необходимости точно знать, как идут сами спутниковые часы и когда передаются сигналы.

Почему атомные часы не решают всё

На спутниках стоят атомные часы. Их частоту сверяют с определёнными переходами между энергетическими состояниями атомов. В отличие от механического маятника, такая опора задаётся свойствами атомов, а не только размерами и качеством изготовленной детали. Это позволяет получать чрезвычайно стабильный отсчёт времени.

Но стабильность часов и одинаковый ход времени в разных условиях — не одно и то же. Даже идеальный механизм не отменяет физику движения и гравитации. Если часы на орбите расходятся с земными так, как предсказывает теория относительности, это не означает, что они плохо сделаны.

Полезно различать две задачи. Первая — построить часы с очень стабильной частотой и минимальным дрейфом. Вторая — правильно сопоставить их показания с показаниями других часов. GPS нужны обе, и улучшение первой не избавляет от второй.

Два эффекта, направленные в разные стороны

Спутники быстро движутся по орбите. Специальная теория относительности предсказывает связанное с этим замедление их часов. Для GPS вклад движения составляет примерно минус 7 микросекунд в сутки относительно земных часов.

Но спутники находятся высоко в гравитационном поле Земли. Общая теория относительности предсказывает, что там часы идут быстрее, чем у поверхности. Этот вклад составляет примерно плюс 45 микросекунд в сутки.

Эффекты не компенсируют друг друга: 45 больше 7. В итоге без поправок спутниковые часы уходили бы вперёд относительно земных примерно на 38 микросекунд за сутки. Значения округлены и относятся к условиям GPS, а не к любому аппарату на любой орбите.

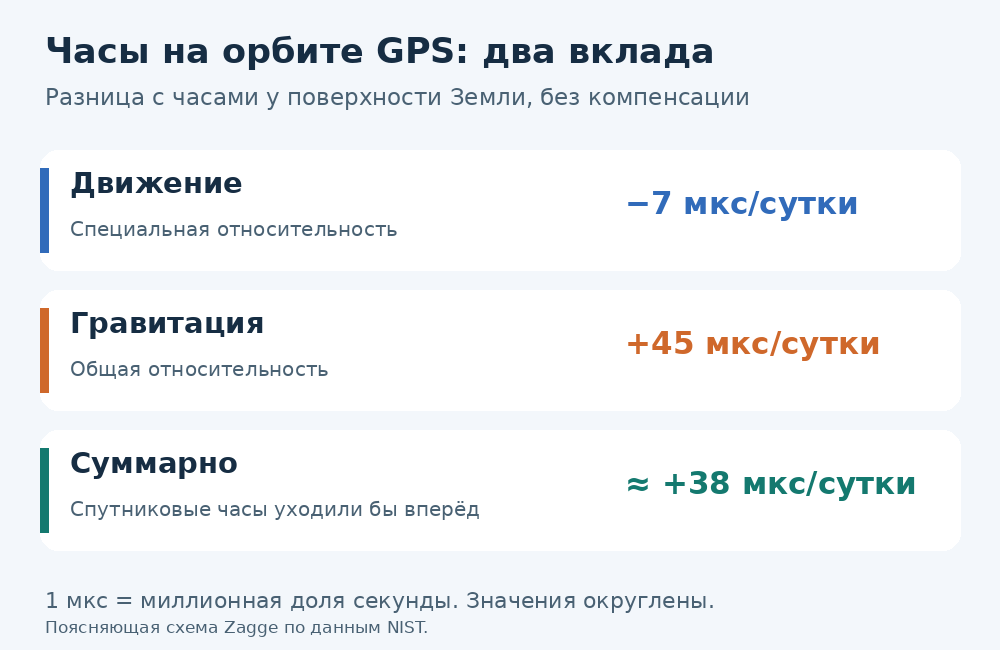

Схема: движение даёт примерно минус 7, гравитация плюс 45, суммарно плюс 38 микросекунд за сутки относительно земных часов без компенсации. — Округлённые релятивистские вклады в ход спутниковых часов относительно часов у поверхности Земли, до компенсации

Важна и точка сравнения. Нельзя сказать просто «в космосе время всегда идёт быстрее» или «в движении все часы обязательно отстают от всех остальных». Для навигации задают общую систему отсчёта и согласованную шкалу времени. Уже в этих рамках вычисляют, как должны соотноситься часы на Земле и на конкретных орбитах.

Почему не стоит переводить всё в «километры ошибки в день»

Число 38 микросекунд выглядит крошечным, пока его не сравнят со скоростью света. Такое произведение даёт масштаб более 11 километров. Но это длина, соответствующая временному расхождению, а не универсальный прогноз того, куда именно завтра уедет точка на экране.

Положение рассчитывается сразу по нескольким сигналам, вместе с поправкой часов приёмника. Итог зависит от геометрии спутников и алгоритма решения. Поэтому прямое равенство «расхождение часов равно такой-то ошибке координат» слишком грубо. Физическая проблема реальна, но объяснять её лучше без обещания одинаковой катастрофы для каждого устройства.

Как система учитывает разницу

Среднее различие темпа компенсируют настройкой частоты спутниковых часов. По сути, систему заранее готовят к тому, что на рабочей орбите отсчёт времени будет отличаться от наземного. Это не попытка заставить теорию относительности перестать действовать, а способ учесть её предсказание.

Остаются и дополнительные эффекты. Орбита не является идеальной окружностью: по мере движения меняются расстояние до Земли и скорость спутника. Соответствующую периодическую поправку учитывают при обработке сигналов. Пока радиосигнал летит к приёмнику, Земля поворачивается. Этот поворот тоже учитывают, когда рассчитывают путь сигнала в системе координат, связанной с Землёй.

Поэтому приложение с картой не обязано при каждом повороте заново выводить уравнения Эйнштейна. Необходимая физика уже встроена в устройство GPS, передаваемые данные и алгоритмы навигационного приёмника. За системой также следит наземная сеть: она наблюдает спутники и их сигналы, анализирует состояние группировки и передаёт обновления.

Если точка прыгает, виноват не обязательно Эйнштейн

Учёт относительности необходим, но сам по себе не гарантирует идеальное положение на карте. Сигнал проходит через атмосферу, а не только через вакуум. Ионосфера и тропосфера влияют на время его распространения, поэтому их воздействие тоже приходится учитывать.

В городе добавляются здания. Они могут закрывать спутники или отражать радиосигналы, так что до приёмника приходит сигнал по более длинному пути. Имеют значение расположение доступных спутников и качество устройства. Наконец, координаты могут быть рассчитаны нормально, а ошибка окажется в самой карте или адресе.

Так что теория относительности — не объяснение любой неприятности навигатора, а одна из обязательных частей его физической основы. Обычно мы её не замечаем именно потому, что инженеры сделали свою работу. На экране остаётся простая точка, а сложное согласование пространства и времени происходит за кадром.
